《高定图纸站》独家：高定产品系统化设计SU标准体系（配套CAD图纸）
老李（X7）-T系列木饰面标准图：SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：线条 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：线条《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：X7-T-1#、X7-T-2#木饰面 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-1#、X7-T-2#木饰面《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：X7-T-3# 木饰面 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-3# 木饰面《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

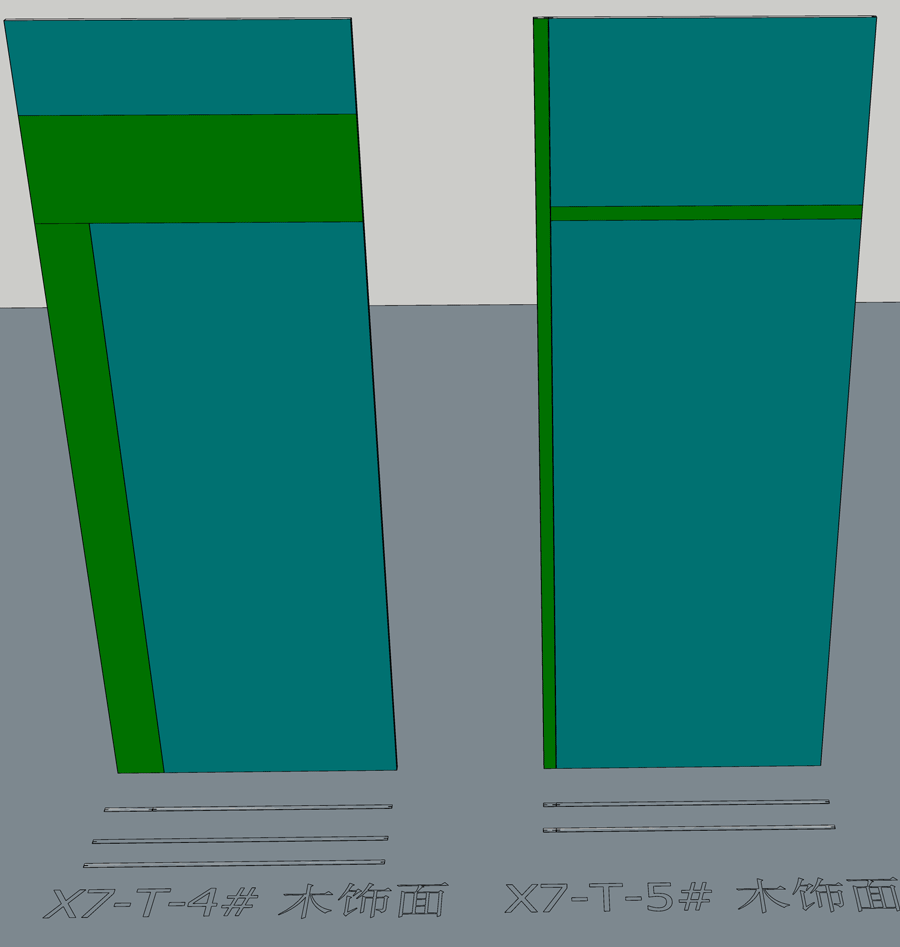

老李（X7）-T系列木饰面标准图：X7-T-4#、X7-T-5#木饰面 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-4#、X7-T-5#木饰面《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：X7-T-6#、X7-T-7#木饰面 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-6#、X7-T-7#木饰面《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：X7-T-1#、X7-T-2#木饰面组合案例 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-1#、X7-T-2#木饰面组合案例《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

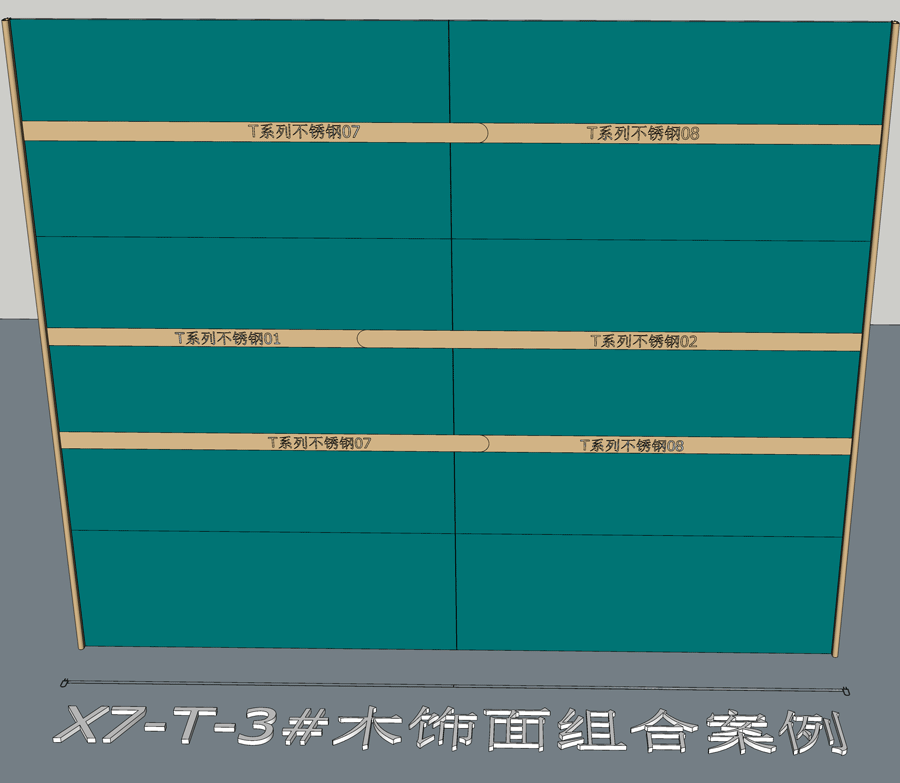

老李（X7）-T系列木饰面标准图：X7-T-3#木饰面组合案例 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-3#木饰面组合案例《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-T系列木饰面标准图：X7-T-4、5、6、7#木饰面组合案例 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-T系列木饰面标准图：X7-T-4、5、6、7#木饰面组合案例《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
版面有限，只展示前面一小部分文件资料！
老李-X7-T系列木饰面技术说明
1、木饰面的标准材质：水性仿真皮或者面料；
2、木饰面高度H和宽度W调整时，有H1和W1的只调节H1和W1的尺寸，没有时直接调整H和W；
3、木饰面下方收口使用40mm踢脚线（同P系列）、X7-47mm踢脚线或X7-258mm踢脚线，上方收口使用X7-47mm顶角线、80mm顶角线（同P系列）;木饰面压X7-47mm踢脚线和X7-47mm顶角线的尺寸统一为7mm,详参第10页图纸；木饰面压X7-258mm踢脚线尺寸为8mm，详参第11页图纸；
4、所有木饰面最大高度尺寸统一为2420mm,木饰面的最大宽度尺寸统一为1200mm；
5、木饰面之间的收口方式详参案列图纸；
6、图纸中标注面料、水性仿真皮的部位，下单时需要在图纸中标注对应材质色板的编号。
《高定图纸站》独家：高定产品系统化SU标准体系（配套CAD图纸）
容量：947 MB，有偿学习价仅需：￥269
资料分享的收入主要用于购买原厂家的图纸资料，图纸资料每年都会更新，感谢您的购买与支持！
