《高定图纸站》独家：高定产品系统化设计SU标准体系（配套CAD图纸）

老李（X7）-P系列玄关柜标准图：SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

老李（X7）-P系列玄关柜标准图：1#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

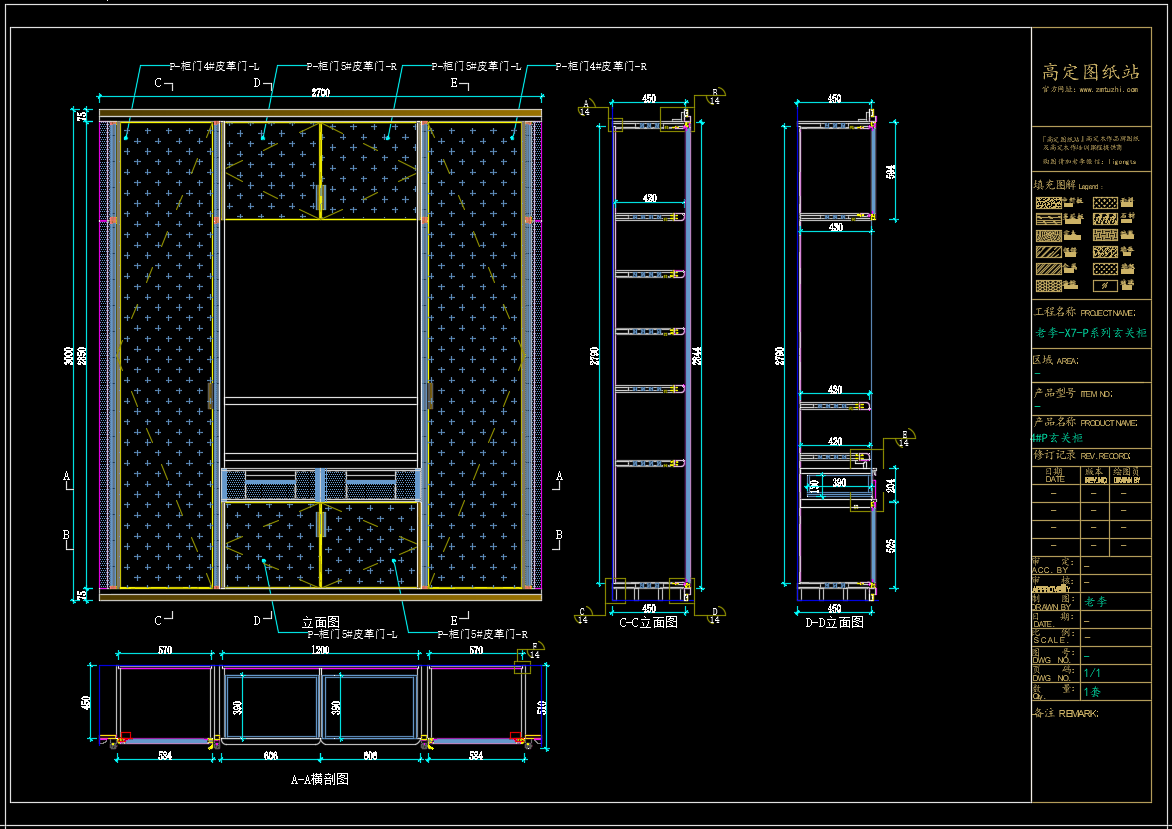

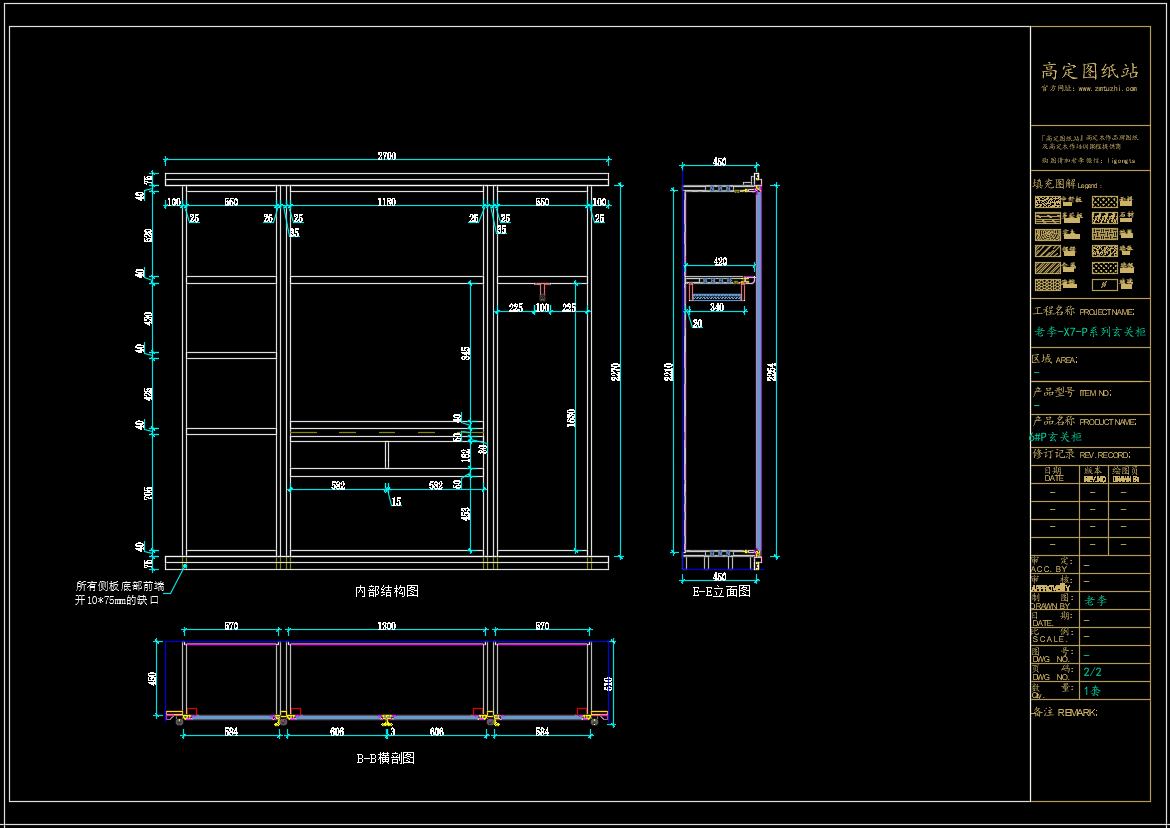

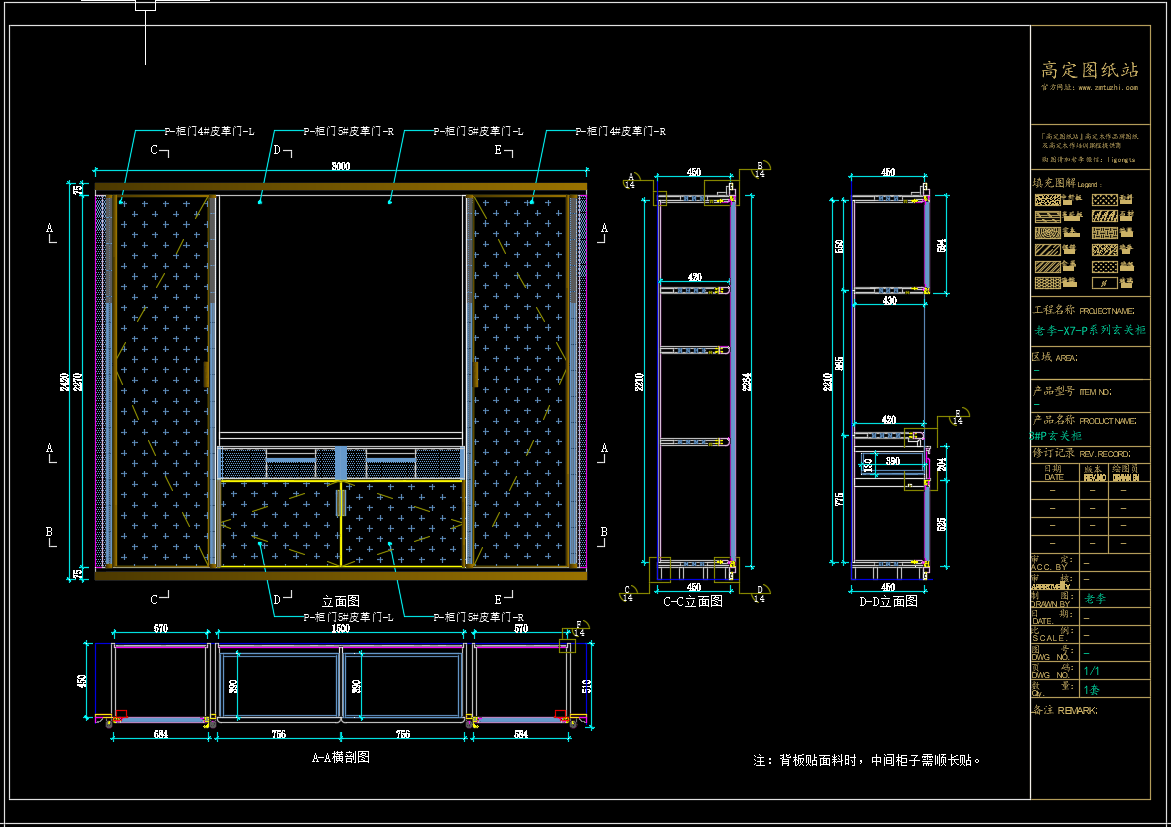

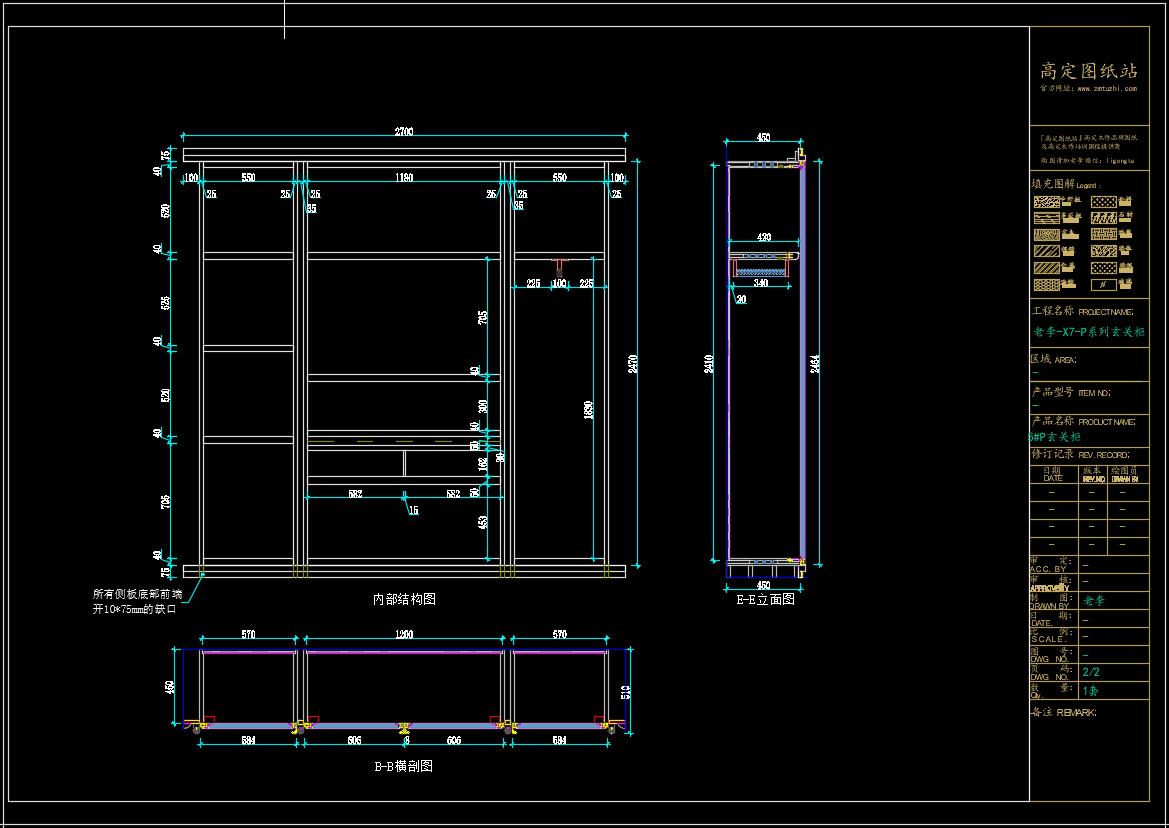

老李（X7）-P系列玄关柜标准图：1#P玄关柜  《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

老李（X7）-P系列玄关柜标准图：2#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：2#P玄关柜《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

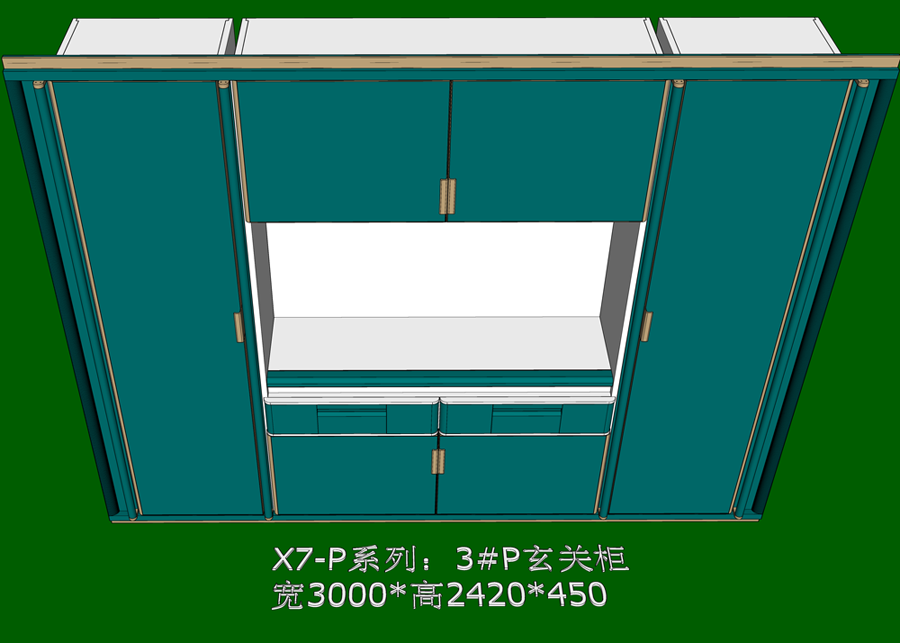

老李（X7）-P系列玄关柜标准图：3#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：3#P玄关柜《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

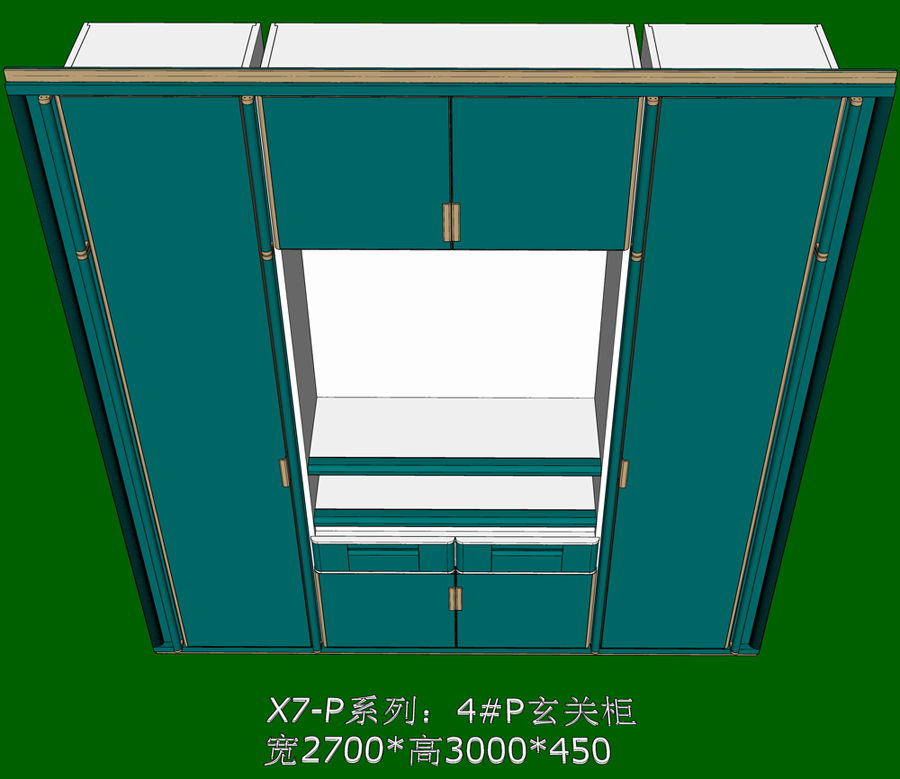

老李（X7）-P系列玄关柜标准图：4#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：4#P玄关柜《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

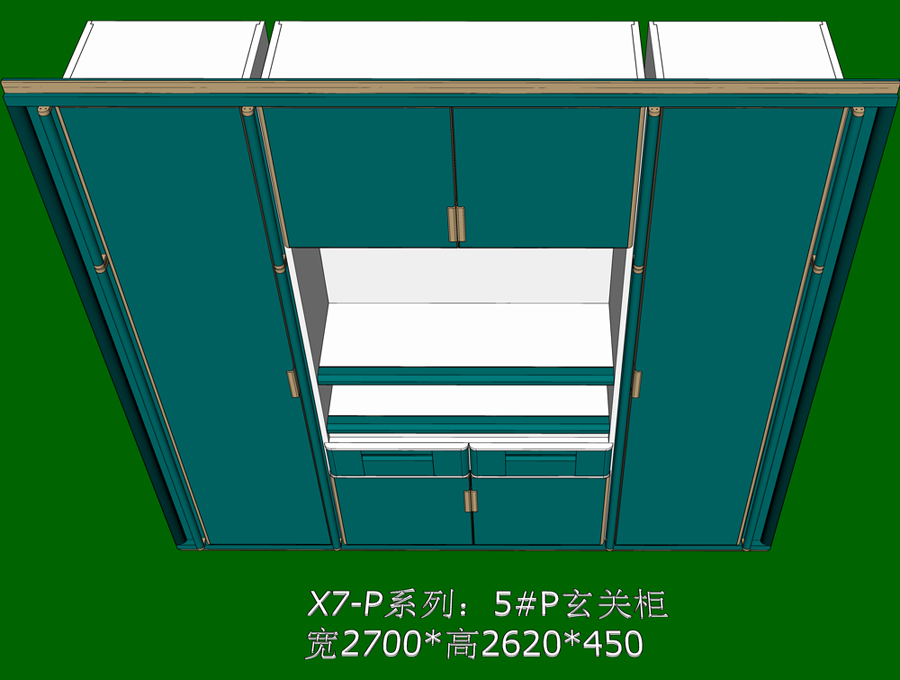

老李（X7）-P系列玄关柜标准图：5#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：5#P玄关柜《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

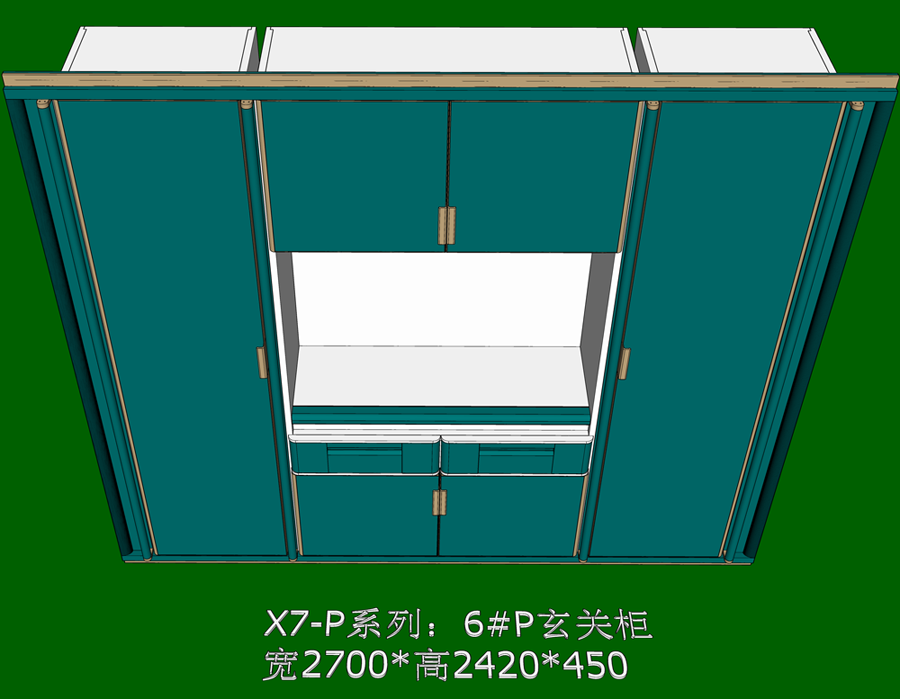

老李（X7）-P系列玄关柜标准图：6#P玄关柜 SU模型，文件格式：skp，SketchUp2018软件可打开

老李（X7）-P系列玄关柜标准图：6#P玄关柜《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

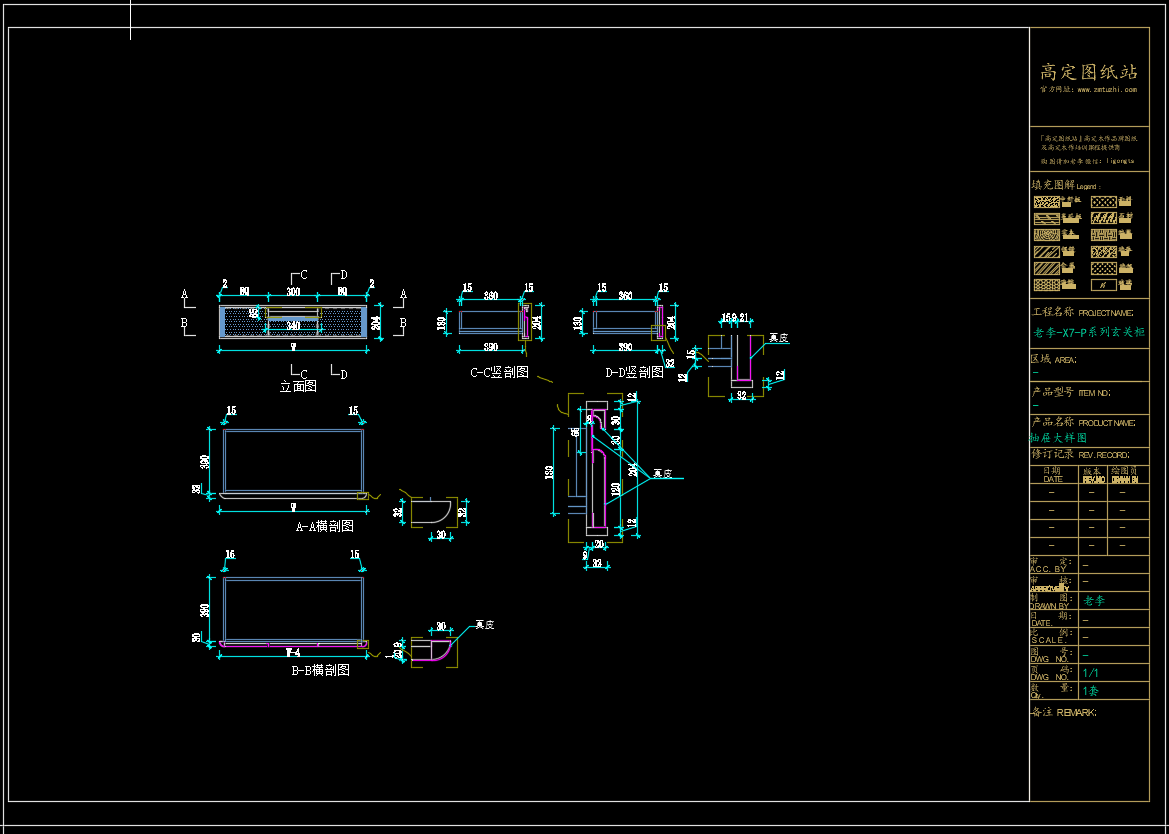

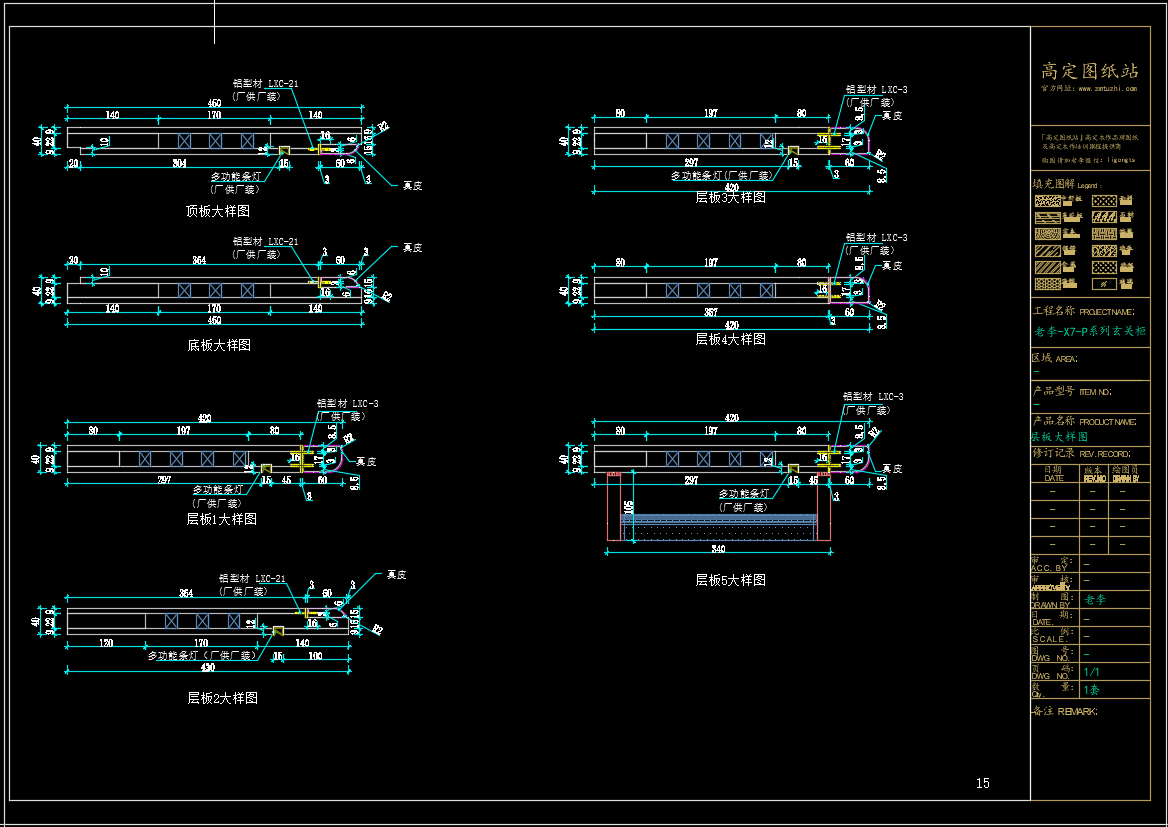

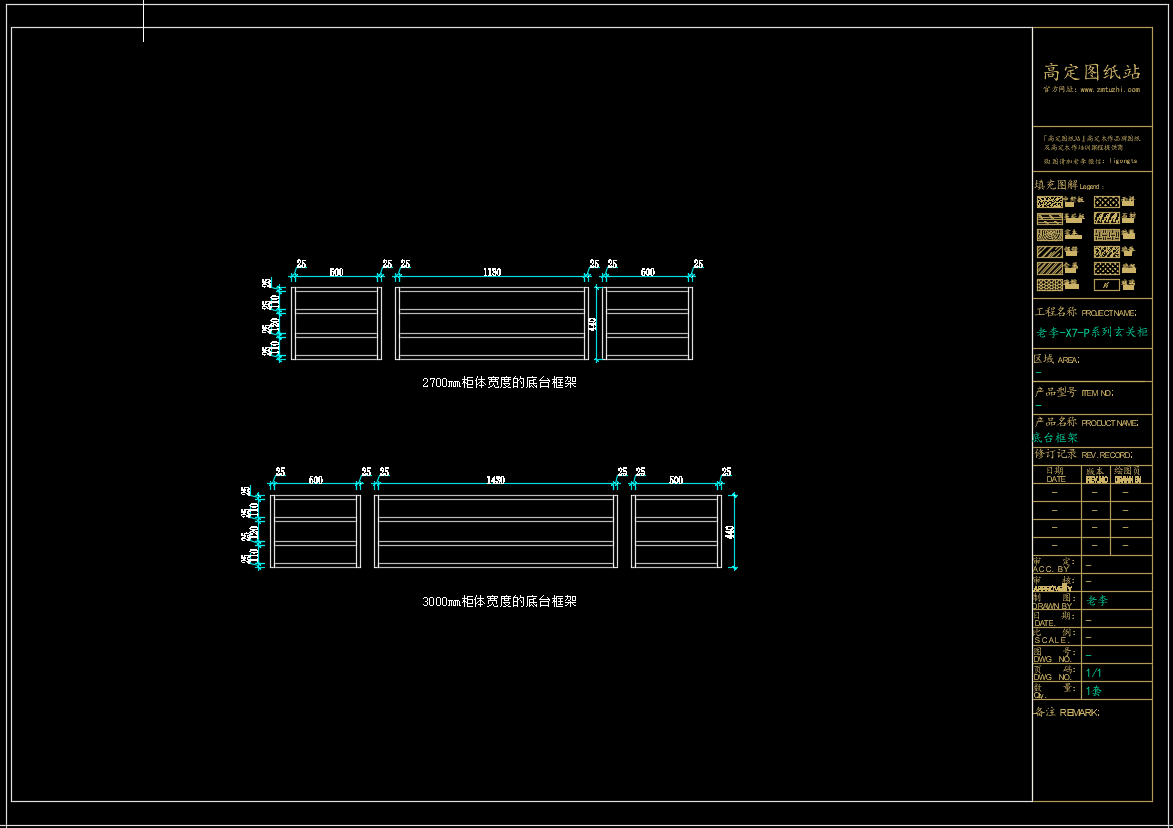

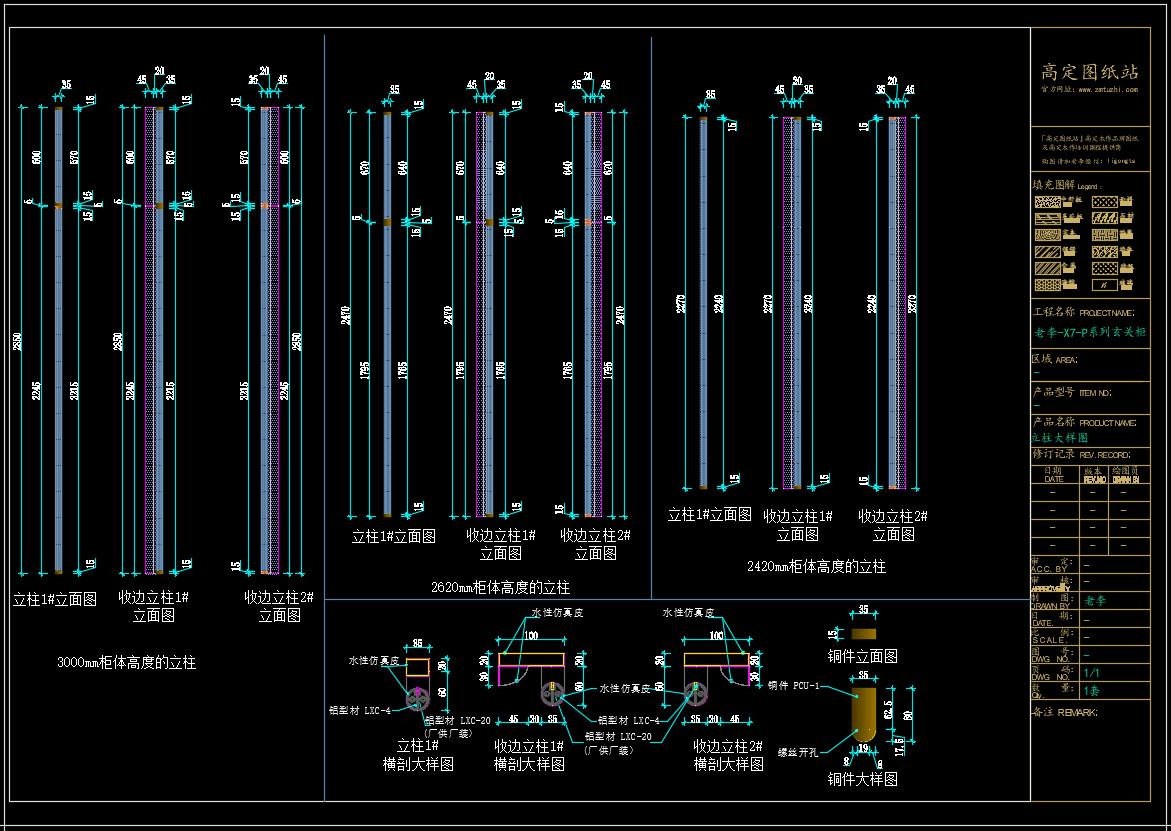

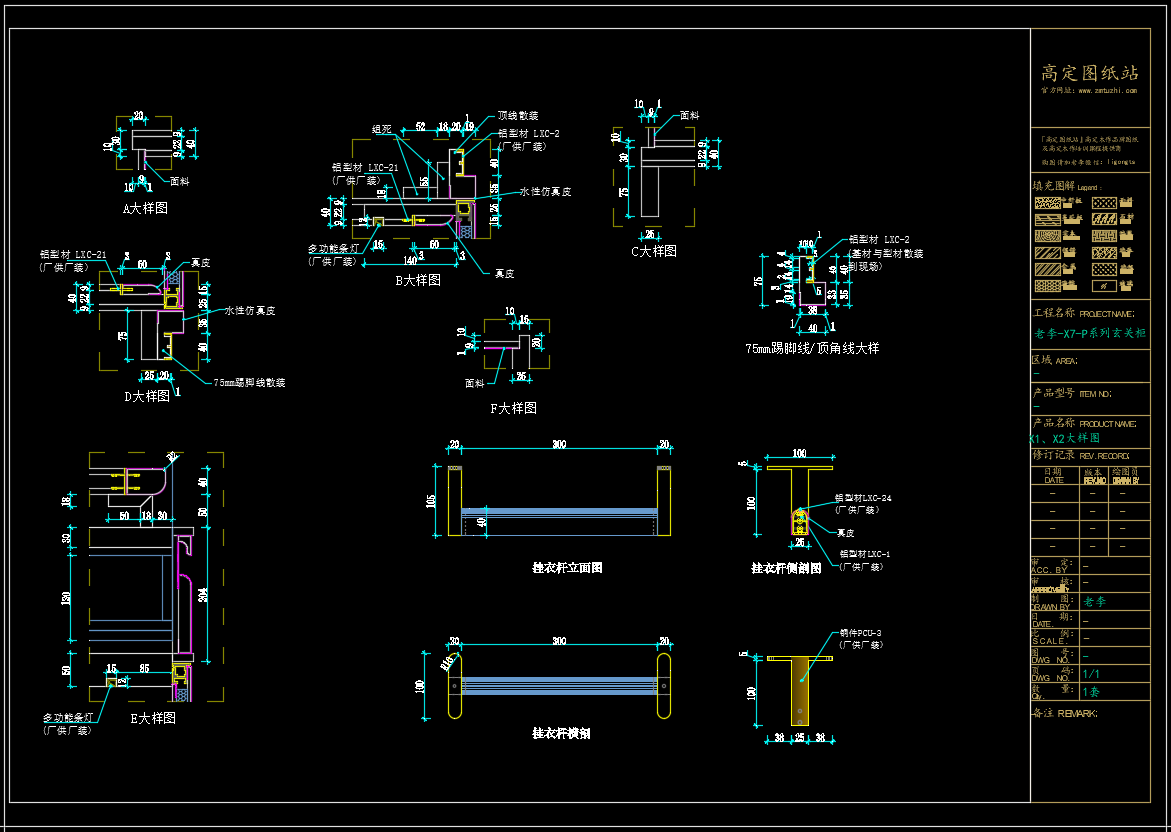

老李（X7）-P系列玄关柜标准图：细节《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

版面有限，只展示前面一小部分文件资料！
老李-X7-P系列玄关柜技术说明

1、标准玄关柜按尺寸分共有6种，宽度尺寸分别为3000mm，2700mm，高度尺寸分别为2420mm，2620mm，3000mm；
2、柜门配萨郦奇AIR天地阻尼铰链，抽屉配隐藏式托底轨；

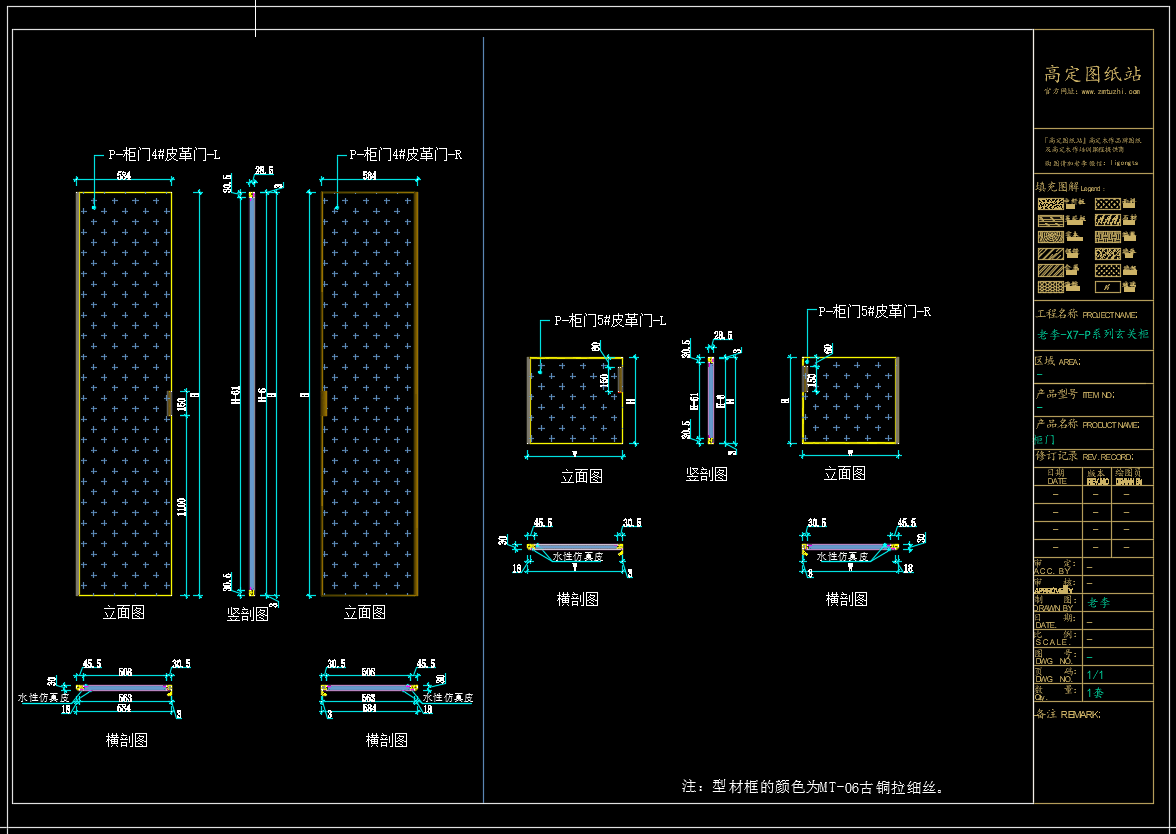

3、小的柜门可更改为无拉手的型材柜门，柜门的产品名称分别为P-柜门1#皮革门-L， P-柜门1#皮革门-R；图纸详见《2020年图森-X7-P系列部件类标准图》；需安装海福乐的明装反弹器以及吸片（现场安装）或自行选购反弹装置：海福乐反弹器的产品名称为海福乐M-PUSH反弹器，型号为356.05.142；海福乐吸片的产品名称为海福乐M-PUSH吸片，型号为246.03.790；
4、柜门需配“乐思柜门无线红外感应器”，安装柜门上方的顶板，用于控制柜内灯具的开关；
5、图纸中标注面料、水性仿真皮和真皮的部位，下单时需要在图纸中标注对应材质色板的编号；
且不能使用TS-PU-08真皮。

《高定图纸站》独家：高定产品系统化SU标准体系（配套CAD图纸）

容量：947 MB，有偿学习价仅需：￥269

资料分享的收入主要用于购买原厂家的图纸资料，图纸资料每年都会更新，感谢您的购买与支持！
