《高定图纸站》独家：高定产品系统化设计SU标准体系（配套CAD图纸）
老李（X7）-S系列门类标准图：SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-S系列门类标准图：X7-S-1#单开门 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：X7-S-1#单开门《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-S系列门类标准图：X7-S-2#单开门 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：X7-S-2#单开门《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-S系列门类标准图：X7-S-3#单开门 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：X7-S-3#单开门《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

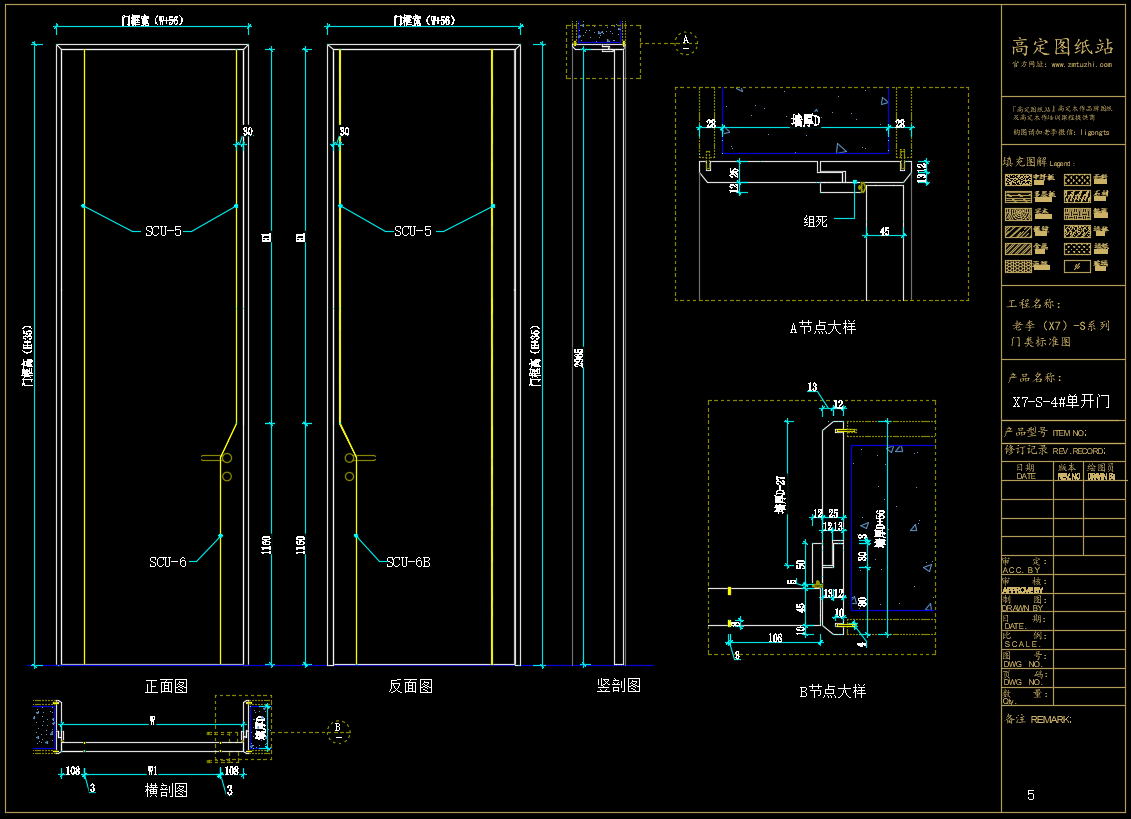

老李（X7）-S系列门类标准图：X7-S-4#单开门 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：X7-S-4#单开门《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-S系列门类标准图：X7-S-5#单开门 SU模型，文件格式：skp，SketchUp2018软件可打开
老李（X7）-S系列门类标准图：X7-S-5#单开门《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
老李（X7）-S系列门类标准图：X7-S-5#单开门《细节》，文件格式：Dwg，AutoCAD2007软件以上版本可打开
版面有限，只展示前面一小部分文件资料！
老李-X7-S系列门柜技术说明
1、标准单开门共有5款,编号分别为X7-S-1#、X7-S-2#、X7-S-3#、X7-S-4#、X7-S-5#；其中X7-S-1#、X7-S-3#两款门型为皮革或面料；所有门型除已标材质区域，皆为混油（水性漆）；
2、无木饰面时，所有门型用X7-1#收口线进行收口(同T系列)；有木饰面时，所有门型用铝型材LXC-A01与木饰面连接；
3、P、T、S系列垭口共用P系列标准垭口；窗套在戴昆系列中选择或自行设计下单；
4、标准图内的所有门型不含底座、防撞条、五金；门的开启方向以作业单填写为准;
5、所有门型的门缝为上3mm下7mm，左右竖缝各为3mm；
6、门扇高度H及宽度W调整时，只调整H1及W1；
7、开门把手离地高度尺寸统一为1000mm;
8、图纸中标注面料、水性仿真皮的部位，下单时需要在图纸中标注对应材质色板的编号。
《高定图纸站》独家：高定产品系统化SU标准体系（配套CAD图纸）
容量：947 MB，有偿学习价仅需：￥269
资料分享的收入主要用于购买原厂家的图纸资料，图纸资料每年都会更新，感谢您的购买与支持！
